電纜故障測試儀沖擊高壓閃測法原理介紹

發布時間:2024-07-02 09:44:28瀏覽次數:996

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

電纜故障測試儀沖擊高壓閃測法(又稱沖閃法)是利用高壓脈沖電纜故障點發生擊穿放電,產生反射波,通過測量反射波的波形來確定故障點位置的一種電纜故障測試方法。該方法適用于測試電纜的高阻故障,如斷線、燒傷、接地等。

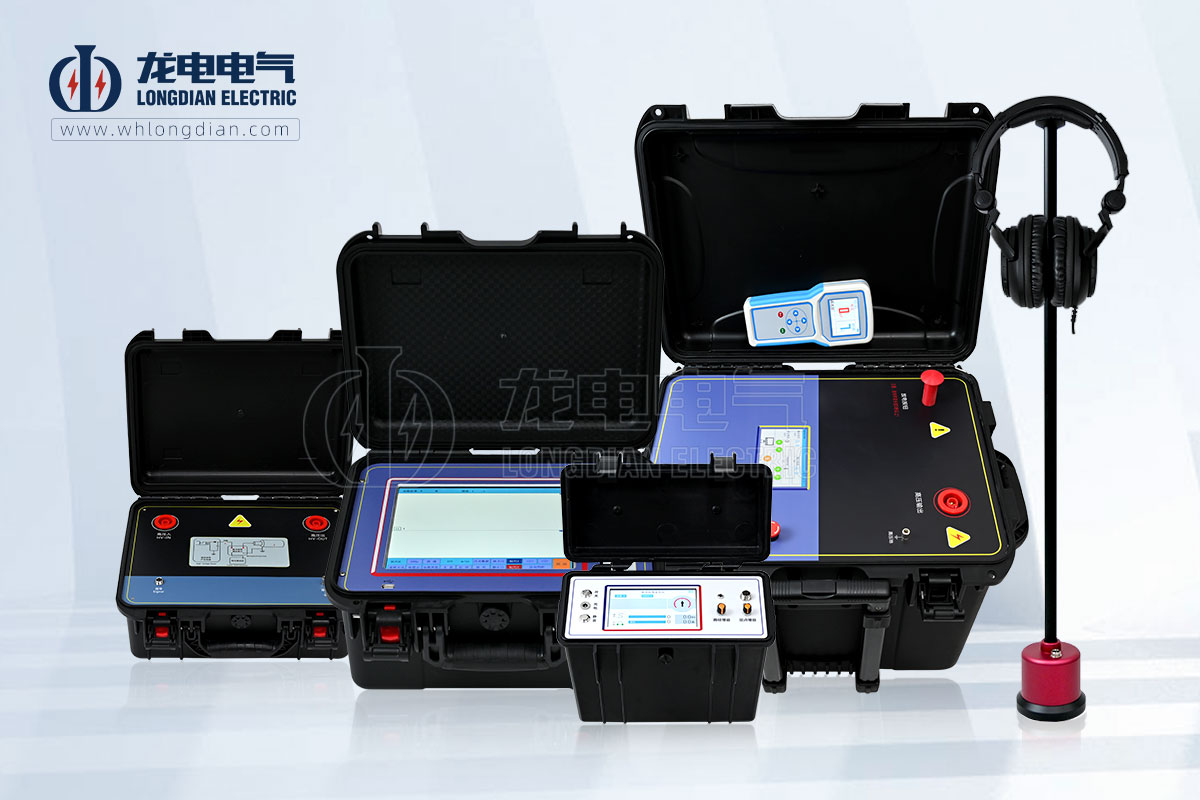

電纜故障測試儀

沖擊高壓閃測法的基本原理:

① 高壓脈沖發生器向電纜施加高壓脈沖。

② 高壓脈沖沿電纜傳播,直至遇到故障點。

③ 在故障點處,高壓脈沖擊穿電纜絕緣,形成瞬時火弧。

④ 火弧的迅速燃燒和熄滅產生反射波。

⑤ 反射波沿電纜傳播,并由接收裝置接收。

⑥ 故障測試儀對反射波進行波形分析,并根據波形特征來確定故障點的位置。

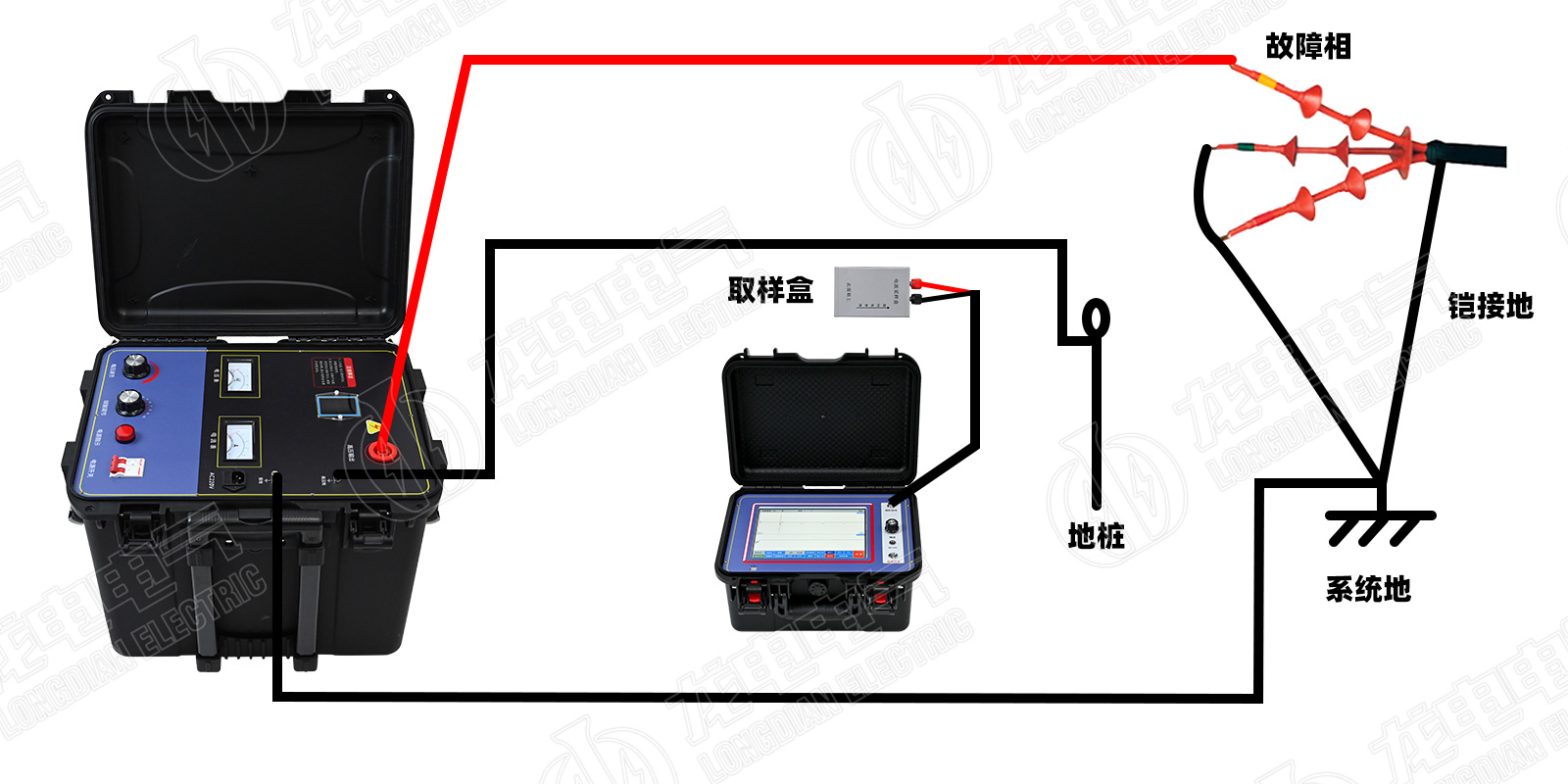

電纜故障測試儀一體化高壓發生器接線圖

沖擊高壓閃測法的關鍵在于對反射波的波形分析。根據故障點的不同類型,反射波的波形也會有所不同。

斷線故障: 斷線故障的反射波波形為尖峰狀,上升時間短、下降時間長。

接地故障: 接地故障的反射波波形為圓滑狀,上升時間和下降時間都較長。

高阻燒傷故障: 高阻燒傷故障的反射波波形介于斷線故障和接地故障之間,上升時間和下降時間都比較短。

通過分析反射波的波形,可以判斷故障點的類型和大致位置。然后,再通過其他輔助手段,如聲納法、磁感應法等,來精確定位故障點。

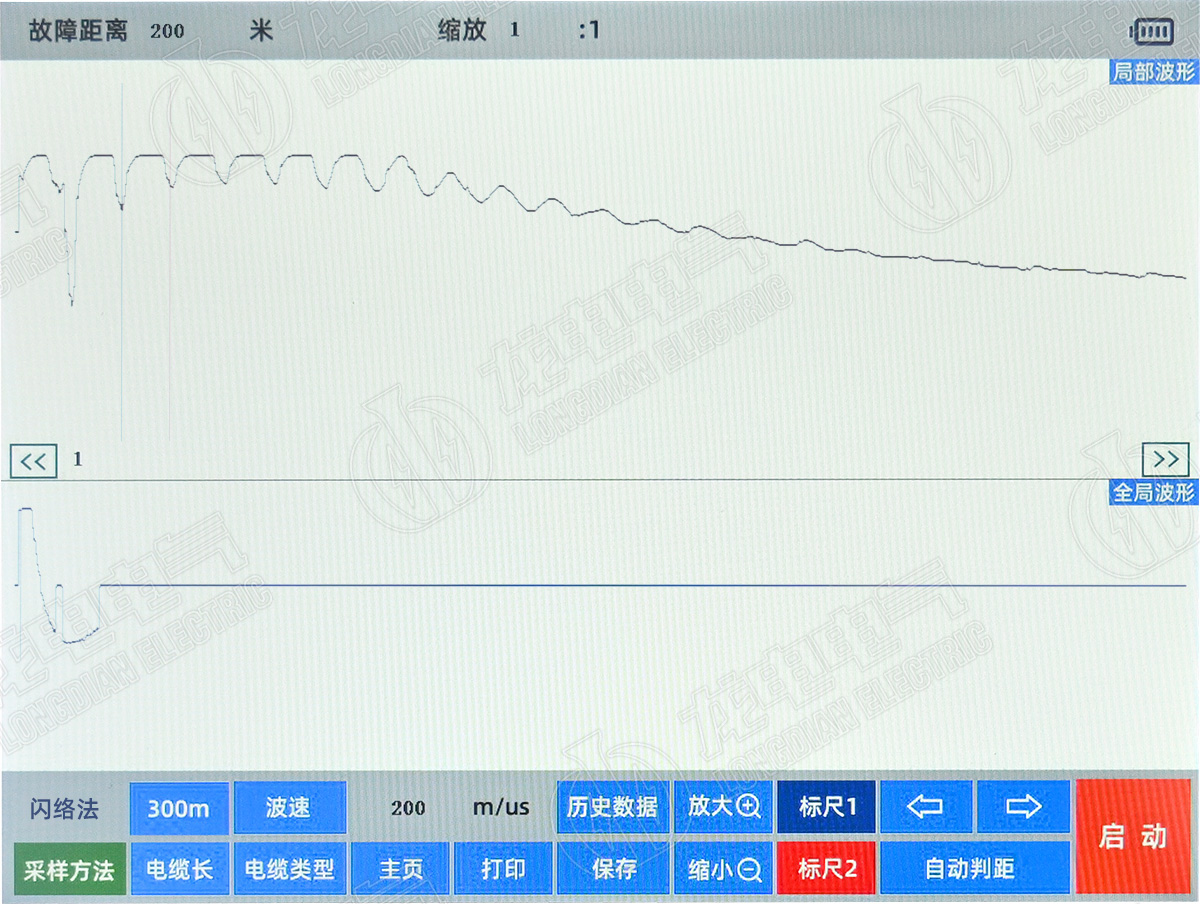

電纜故障測試儀波形圖

沖擊高壓閃測法適用于測試地電纜、架空電纜、電纜分支、電纜終端等各種類型電纜的高阻故障。該方法的優點是操作簡單、測試速度快、精度高。但該方法也存在一些局限性,如對低阻故障的測試效果不佳,且對環境噪音比較敏感。


在使用沖擊高壓閃測法進行電纜故障測試時,應注意以下事項:

測試前應先對電纜進行斷電和接地。

測試時應穿戴必要的防護裝備。

測試后應及時對電纜進行修復。

沖擊高壓閃測法是電纜故障測試中常用的方法之一,具有操作簡單、測試速度快、精度高等優點。但該方法也存在一些局限性,如對低阻故障的測試效果不佳,且對環境噪音比較敏感。因此,在實際應用中,應根據具體情況選擇合適的測試方法。
