如何選擇合適的電纜故障一體化高壓脈沖電源

發布時間:2024-07-03 10:21:51瀏覽次數:939

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

一體化高壓脈沖電源是電纜故障測試儀的重要組成部分,為高壓脈沖發生器提供高壓電源。高壓脈沖發生器向電纜施加高壓脈沖信號,這些脈沖信號在電纜中傳播,并在故障點發生反射。測距主機通過測量反射信號的傳播時間來計算出故障點到儀器端的距離。

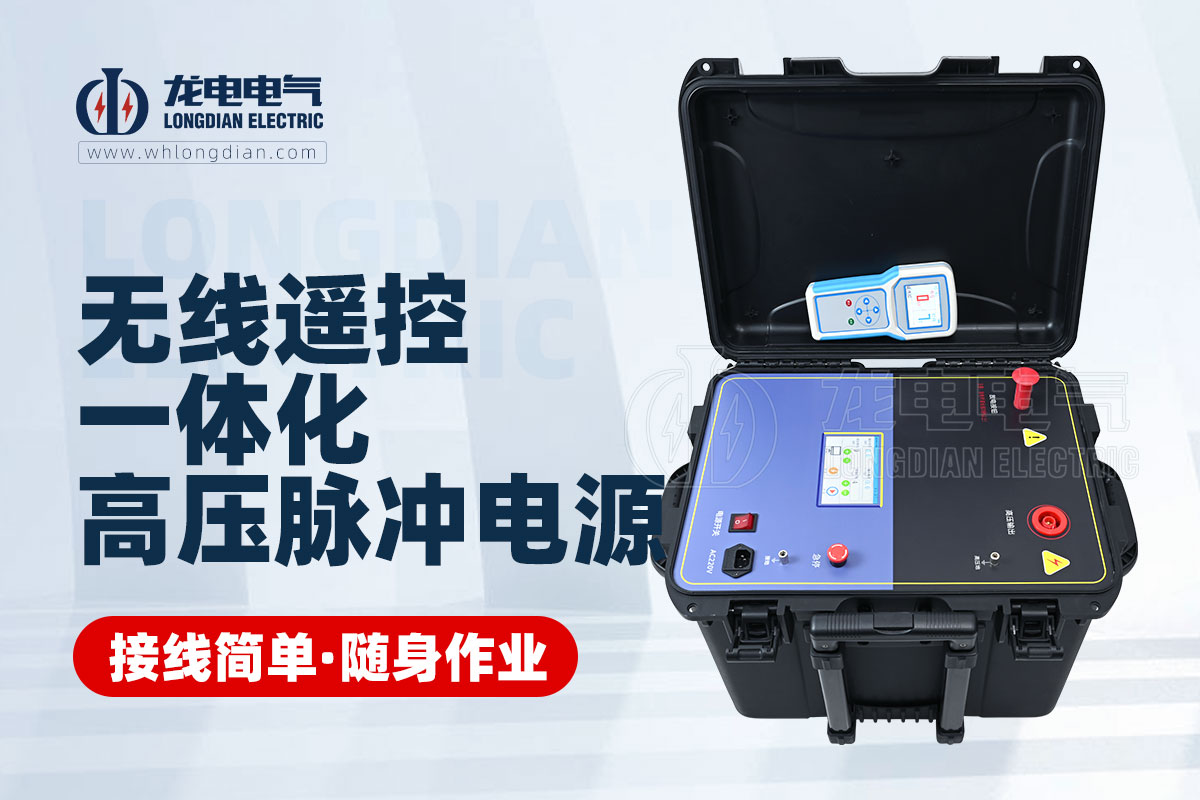

電纜故障一體化高壓脈沖電源

一體化高壓脈沖電源的性能指標主要包括以下幾個方面:

◆ 輸出電壓:輸出電壓是高壓脈沖電源最重要的性能指標之一,它決定了測試儀的最大測試距離。一般來說,輸出電壓越高,測試距離越遠。

◆ 輸出脈沖能量:輸出脈沖能量是高壓脈沖電源的另一個重要性能指標,它決定了測試信號的強度。一般來說,輸出脈沖能量越大,測試信號越強,對故障點的檢測靈敏度越高。

◆ 脈沖上升時間:脈沖上升時間是指脈沖電壓從零值上升到峰值的所需時間。脈沖上升時間越短,則脈沖波形越陡峭,對故障點的檢測精度越高。

◆ 脈沖重復頻率:脈沖重復頻率是指脈沖信號的重復發送頻率。脈沖重復頻率越高,則測試速度越快。

一體化高壓脈沖電源的常見類型包括以下幾種:

◆ 脈沖變壓器式:脈沖變壓器式一體化高壓脈沖電源利用脈沖變壓器來升高電壓。這種類型的電源結構簡單,成本低廉,但脈沖上升時間較長,效率較低。

◆ Marx電路式:Marx電路式一體化高壓脈沖電源利用Marx電路來疊加電壓。這種類型的電源脈沖上升時間短,效率高,但結構復雜,成本較高。

◆ 脈沖發生器-整流器式:脈沖發生器-整流器式一體化高壓脈沖電源利用脈沖發生器產生高壓脈沖信號,再通過整流器將脈沖信號轉換為直流高壓。這種類型的電源結構靈活,可以根據需要定制輸出電壓和脈沖波形,但控制系統復雜,成本較高。

一體化高壓脈沖電源在電纜故障測試儀中的應用主要包括以下幾個方面:

◆ 電纜故障定位:一體化高壓脈沖電源為高壓脈沖發生器提供高壓電源,使高壓脈沖發生器能夠向電纜施加高壓脈沖信號。這些脈沖信號在電纜中傳播,并在故障點發生反射。測距主機通過測量反射信號的傳播時間來計算出故障點到儀器端的距離。

◆ 電纜接頭檢測:一體化高壓脈沖電源為高壓脈沖發生器提供高壓電源,使高壓脈沖發生器能夠向電纜接頭施加高壓脈沖信號。通過分析反射信號的波形來判斷電纜接頭的質量。

◆ 電纜泄漏檢測:一體化高壓脈沖電源為高壓脈沖發生器提供高壓電源,使高壓脈沖發生器能夠向電纜施加高壓脈沖信號。通過檢測電纜介質的泄漏電流來判斷電纜是否存在泄漏故障。

一體化高壓脈沖電源是電纜故障測試儀的核心部件之一,其性能直接影響到測試儀的性能和精度。因此,在選擇一體化高壓脈沖電源時,應根據實際需要選擇合適的類型和規格。
