電纜故障測試儀的常見方法詳解及應用指南

發布時間:2024-07-04 09:49:12瀏覽次數:1003

武漢龍電電氣
武漢市龍電電氣設備有限公司

電纜故障測試儀-高壓開關機械特性測試儀-專注于電力試驗設備研發! 咨詢電話:130-3714-0838

電纜故障測試儀是用于檢測電纜故障位置的儀器,是電力系統、通信系統和其它重要設備的重要維護工具。常用的電纜故障測試方法主要有以下幾種:

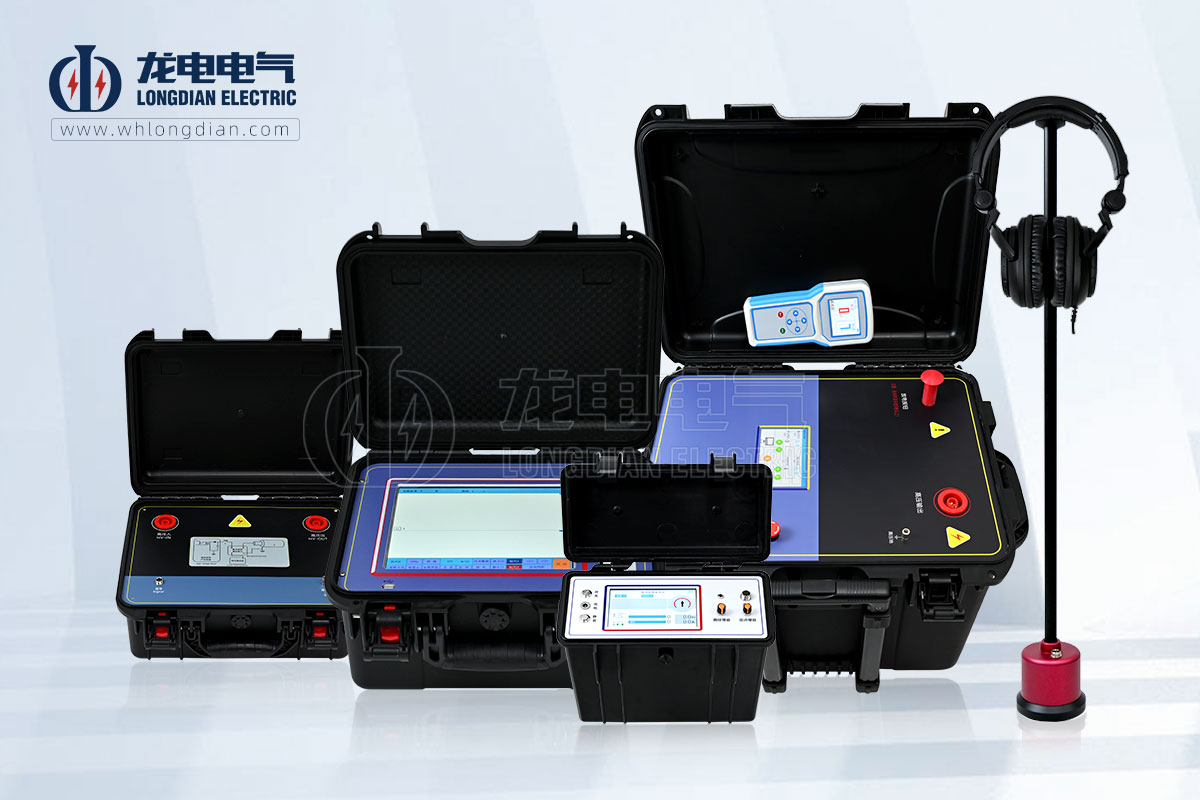

多次脈沖電纜故障測試儀

1. 多次脈沖法

原理:向電纜施加一系列高壓脈沖,每個脈沖都有特定的波形和持續時間。當脈沖遇到故障點時,會發生反射,反射脈沖的波形和時間會發生變化。測試儀通過接收和分析反射脈沖的波形和時間,可以確定故障點的位置。

優點:能夠檢測各種類型的故障,包括接地故障、短路故障和開路故障。能夠檢測高阻抗故障。具有較高的精度。

缺點:測試過程比較復雜。測試儀的體積和重量較大。

應用:高壓輸電線路的故障檢測/城市電網的故障檢測/工礦企業的電纜故障檢測/鐵路、通信等行業的電纜故障檢測

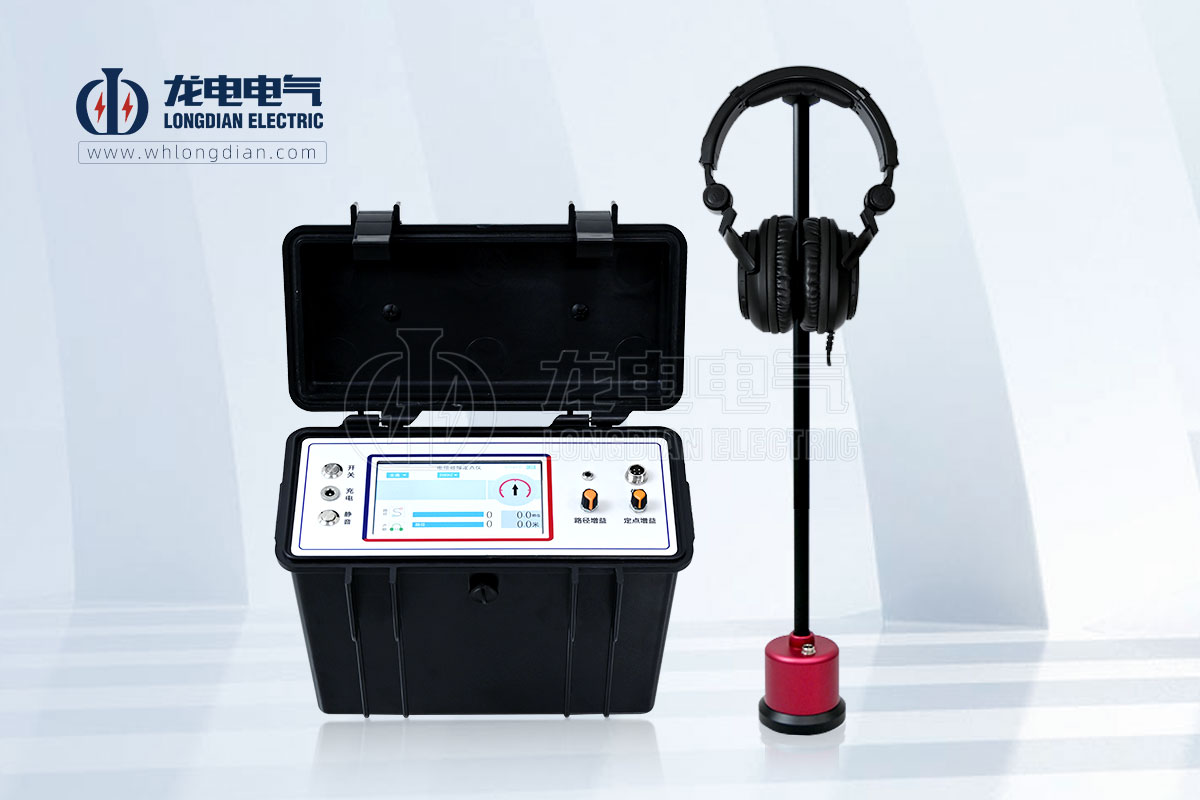

智能電纜故障測試儀

2. 單次閃絡法

原理:向電纜施加一次高壓脈沖,脈沖的幅度和持續時間足夠引起故障點的閃絡。測試儀通過記錄閃絡點的位置來確定故障位置。

優點:測試過程比較簡單。測試儀的體積和重量較小。

缺點:只能檢測接地故障和短路故障。無法檢測高阻抗故障。具有較低的精度。

應用:中低壓配電網的故障檢測/建筑物內電纜的故障檢測/船舶、航空器等交通工具的電纜故障檢測

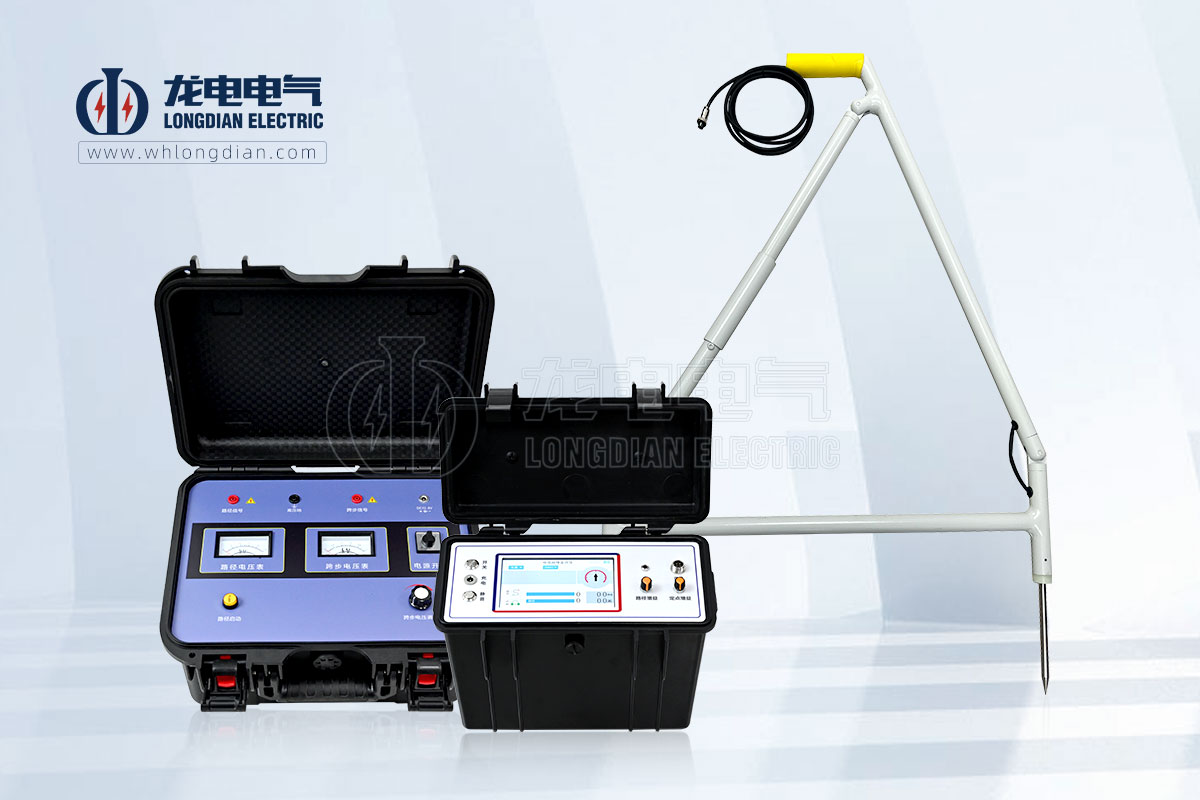

低壓電纜故障測試儀

3. 跨步電壓法

原理:在故障電纜的兩側施加接地,并沿電纜向前移動測試點。在每個測試點測量電纜芯線之間的電位差。當電位差發生明顯變化時,表明故障點位于該測試點附近。

優點:操作簡單,易于使用。設備成本較低。

缺點:精度不高,只適用于粗略定位故障位置。受電纜長度和類型的影響較大。

應用:短距離電纜的故障檢測/架空電纜的故障檢測/電纜的粗略定位

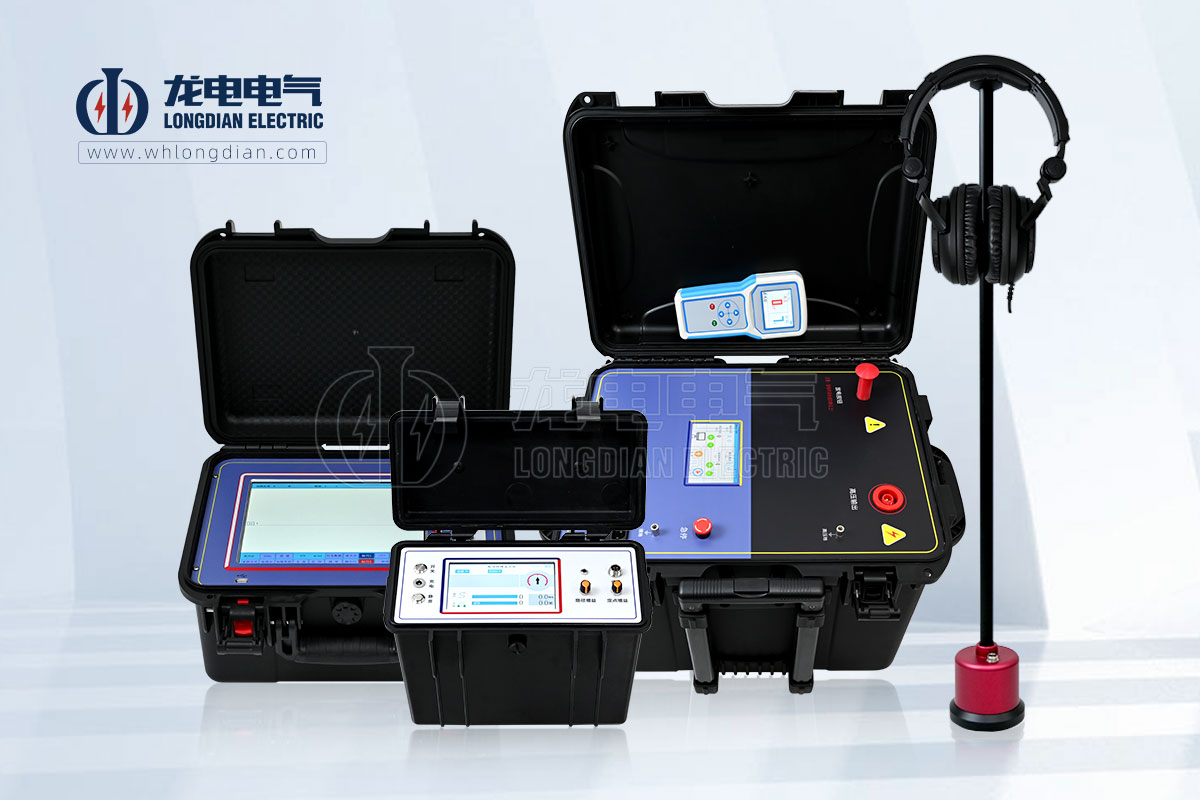

電纜故障聲磁同步定位儀

4. 聲波法

原理:向電纜施加一個沖擊信號,產生聲波。聲波在電纜中傳播,遇到故障點時會發生反射或散射。測試儀通過接收反射或散射的聲波,并測量其傳播時間來確定故障位置。

優點:能夠檢測各種類型的故障,包括接地故障、短路故障和開路故障。能夠檢測高阻抗故障。適用于長距離電纜的故障檢測。

缺點:受電纜介質和環境因素的影響較大。精度相對較低。

應用:長距離輸電線路的故障檢測/通信電纜的故障檢測/油井電纜的故障檢測

5. 電磁感應法

原理:故障發生時,會產生電磁場。測試儀通過接收故障點產生的電磁場信號,并分析信號的強度和方向來確定故障位置。

優點:能夠檢測各種類型的故障,包括接地故障、短路故障和開路故障。能夠檢測高阻抗故障。不受電纜介質和環境因素的影響。

缺點:測試儀的體積和重量較大。測試過程比較復雜。精度相對較低。

應用:復雜環境中電纜的故障檢測/長距離電纜的故障檢測/電纜的粗略定位


電纜故障測試儀的多種方法各有優缺點,應根據具體的應用情況選擇合適的方法。對于需要高精度檢測結果的場合,應使用多次脈沖法或聲波法。對于需要快速定位故障位置的場合,可以使用單次閃絡法或跨步電壓法。對于復雜環境中電纜的故障檢測,可以使用電磁感應法。
